Ein Oszilloskop (manchmal abgekürzt CRO, für Kathodenstrahl-Oszilloskop, oder allgemein nur Oszilloskop oder O-Skop) ist ein elektronisches Gerät, mit dem Sie Änderungen der Signalspannung sehen können. Wenn Sie z.B. das Signal sehen wollen, das…

Autor: Erstellt:

Ein Oszilloskop (manchmal abgekürzt CRO, für Kathodenstrahl-Oszilloskop, oder allgemein nur Oszilloskop oder O-Skop) ist ein elektronisches Gerät, mit dem Sie Änderungen der Signalspannung sehen können. Wenn Sie z.B. das Signal sehen wollen, das ein kleiner elektronischer Zeitgeber erzeugt hat, können Sie ihn an ein Oszilloskop anschließen und sehen.

Gewöhnlich zeigt es ein zweidimensionales Diagramm von einer oder mehreren elektrischen Potentialdifferenzen (vertikale Achse). Diese Diagramme werden mit der Zeit oder einer anderen Spannung entlang der horizontalen Achse aufgetragen.

Bildergalerie

10 Bilder
simple.wikipedia.org · CC BY-SA 3.0

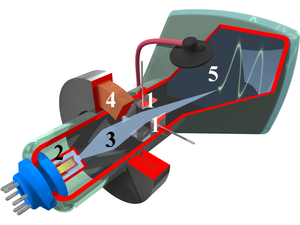

Illustration, die das Innere einer Kathodenstrahlröhre zur Verwendung in einem Oszilloskop zeigt. Die Zahlen in der Abbildung weisen darauf hin: Elektroden mit Ablenkspannung Elektronenkanone Elektronenstrahl Fokussierspule Phosphorbeschichtete Innenseite des Bildschirms
Illustration, die das Innere einer Kathodenstrahlröhre zur Verwendung in einem Oszilloskop zeigt. Die Zahlen in der Abbildung weisen darauf hin: Elektroden mit Ablenkspannung Elektronenkanone Elektronenstrahl Fokussierspule Phosphorbeschichtete Innenseite des Bildschirms

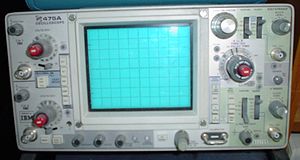

Ein tragbares Analog-Oszilloskop Modell 475A von Tektronix, typisch für die späten 1970er Jahre. Dieses Dual-Trace-, Dual-Sweep-Instrument hatte eine horizontale Bandbreite von 250 MHz, eine maximale vertikale Empfindlichkeit von 5 mV pro Teilung und eine maximale (nicht vergrößerte) horizontale Sweep-Geschwindigkeit von 10 ns pro Teilung. Die vertikalen Bedienelemente befinden sich auf der linken Seite, Kanal 1 oben und Kanal 2 unten. Die Bedienelemente für den horizontalen Sweep befinden sich auf der rechten Seite, wobei der Haupttrigger oben und der verzögerte Trigger unten ist. Die CRT-Steuerungen befinden sich unterhalb des Bildschirms. Die Metallschleife unten rechts auf dem Bildschirm liefert ein Kalibriersignal für Spannungs- und Stromsonden.
Ein tragbares Analog-Oszilloskop Modell 475A von Tektronix, typisch für die späten 1970er Jahre. Dieses Dual-Trace-, Dual-Sweep-Instrument hatte eine horizontale Bandbreite von 250 MHz, eine maximale vertikale Empfindlichkeit von 5 mV pro Teilung und eine maximale (nicht vergrößerte) horizontale Sweep-Geschwindigkeit von 10 ns pro Teilung. Die vertikalen Bedienelemente befinden sich auf der linken Seite, Kanal 1 oben und Kanal 2 unten. Die Bedienelemente für den horizontalen Sweep befinden sich auf der rechten Seite, wobei der Haupttrigger oben und der verzögerte Trigger unten ist. Die CRT-Steuerungen befinden sich unterhalb des Bildschirms. Die Metallschleife unten rechts auf dem Bildschirm liefert ein Kalibriersignal für Spannungs- und Stromsonden.

Beschreibung

Ein typisches Oszilloskop hat in der Regel die Form eines Kastens mit einem Anzeigebildschirm, zahlreichen Eingangsanschlüssen, Steuerknöpfen und Tasten auf der Frontplatte. Um die Messung zu erleichtern, wird auf der Vorderseite des Bildschirms ein Gitter, das so genannte Strichgitter, gezeichnet. Jedes Quadrat im Gitternetz wird als Teilung bezeichnet.
