Seismologie: Erdbeben, Seismometer & Anwendungen einfach erklärt

Seismische Sensoren: Geophone, Hydrophone und Seismometer

Zur Registrierung seismischer Wellen nutzen Seismologen verschiedene Sensoren. Typische Instrumente sind Geophone (für Bodenvibrationen), Hydrophone (für Schallwellen im Wasser) und Seismometer (breites Einsatzspektrum von sehr sensiblen Stationen bis zu einfachen Beschleunigungssensoren). Moderne Seismometer beinhalten meist eine Masse, die relativ zum Gehäuse gelagert ist; die Relativbewegung wird in ein elektrisches Signal umgewandelt.

Es gibt zwei grundsätzliche Messrichtungen:

• Vertikalaufnehmer: messen Auf- und Abbewegungen.
• Horizontalaufnehmer: messen seitliche (transversale) Bewegungen in zwei orthogonalen Richtungen.

Bei vielen Instrumenten wird ein Magnet und eine Drahtspule oder moderne elektrolytische/kapazitive Sensorprinzipien verwendet, um mechanische Schwingungen in elektrische Signale zu wandeln. Historisch ist zu erwähnen, dass bereits die Chinesen ein frühes seismisches Messgerät entwickelten – ein sogenannter Seismoskop (nach Zhang Heng, 132 n. Chr.) – das Erdbeben anzeigen konnte.

Seismische Wellenarten

Seismische Wellen lassen sich grob in Körperwellen und Oberflächenwellen einteilen:

• P-Wellen (Primärwellen): Kompressionswellen, die sich im Festkörper und im Flüssigen (z. B. Erdmantel, Erdinneres) ausbreiten und die schnellsten sind.
• S-Wellen (Sekundärwellen): Scherwellen, die nur in Festkörpern laufen und langsamer als P‑Wellen sind.
• Oberflächenwellen (z. B. Rayleigh- und Love-Wellen): breiten sich entlang der Erdoberfläche aus und verursachen oft die stärksten Zerstörungen bei Erdbeben.

Passive und aktive Seismik

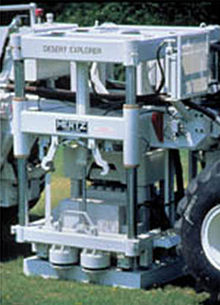

Seismologie kann passiv betrieben werden: das heißt, man registriert natürliche Quellen wie Erdbeben, vulkanische Erschütterungen oder ozeanisch erzeugte Mikroseismik. Oder sie ist aktiv, wobei kontrollierte Energiequellen (z. B. kleine Sprengladungen, Vibro-Fahrzeuge oder Gewichtsschläge) künstliche Wellen in den Untergrund einspeisen, die dann von Empfangsgeräten reflektiert bzw. refraktiert werden. Die aktive Seismik wird häufig in der Geoexploration eingesetzt, etwa zur Suche nach Öl- und Gasfeldern oder zur Untersuchung der Schichtstruktur.

Auswertung: Seismogramme, Triangulation und Inversion

Seismische Signale werden als Seismogramme aufgezeichnet. Wichtige Analyseinstrumente sind:

• Bestimmung der Ankunftszeiten von P- und S‑Wellen, um den Herdort (Hypozentrum) eines Bebens zu triangulieren.
• Bestimmung der Stärke eines Bebens: historisch die Richter-Skala, heute meist die Momenten-Magnitude (Mw), ergänzt durch Intensitätsskalen (z. B. Mercalli) zur Beschreibung von Schäden.
• Wellenformanalyse und Tomographie: mit mathematischen Verfahren (Inversion) werden Geschwindigkeitsstrukturen, Dichteverteilungen und Anisotropien im Untergrund bestimmt.

Mit einem Netz von Stationen lässt sich der Erdbebenherd sehr genau lokalisieren. Außerdem kann man anhand von Wellenformen auf Bruchmechanismen und Spannungsrichtungen schließen.

Anwendungen der Seismologie

Die Seismologie hat vielfältige praktische Anwendungen:

• Erdbebenüberwachung und Frühwarnsysteme: In vielen Regionen liefern dichte Messnetze Warnungen innerhalb von Sekunden bis Minuten nach dem ersten P‑Wellen-Eintritt, wodurch kritische Systeme (Züge, Industrieanlagen) abgeschaltet oder Personen gewarnt werden können.
• Risiko- und Gefährdungsanalyse: Analyse von Erdbebenhäufigkeit und Bodenverstärkung für Bauplanung und Katastrophenschutz.
• Vulkanüberwachung: Seismik zeigt oft Zeichen für Magmenbewegung und ermöglicht Prognosen über mögliche Eruptionen; seismische Messungen liefern Einblicke in die innere Struktur von Vulkanen.
• Explorationsseismik: aktive Messungen zur Suche nach Wasser, Öl, Gas und zur geologischen Kartierung.
• Monitoring von Kernwaffentests: Seismische Stationen können unterirdische Atomtests aufspüren, weshalb viele Aufzeichnungsnetze auch zur Überwachung internationaler Testverbote eingerichtet wurden.
• Ingenieurgeophysik: Untersuchung von Baugrund, Erkundung von Staudamm- und Tunnelstandorten und Beurteilung des Verhaltens bei Erdbeben.
• Planetare Seismologie: Seismometer auf Mond- und Marsmissionen (z. B. InSight) liefern Daten über innere Struktur anderer Himmelskörper.

Moderne Technik und Netzwerke

Moderne seismische Stationen sind oft digital, broadband (breites Frequenzspektrum) und netzwerkfähig. Daten werden in Echtzeit an Rechenzentren übertragen, automatisiert vorverarbeitet und mit Algorithmen für schnelle Alarmierung und detaillierte Analysen weiterverarbeitet. Zusätzlich zu stationären Messungen werden zunehmend mobile und dichte Messnetze (z. B. mit kostengünstigen Sensoren oder seismischen Arrays) verwendet, um lokale Effekte und feine Strukturen zu erfassen.

Insgesamt verbindet die Seismologie Grundlagenforschung (z. B. Geodynamik, Plattentektonik) mit wichtigen praktischen Anwendungen für Sicherheit, Rohstoffsuche und Umweltüberwachung.
